EN 1092-1 Tipe 32 flensa pelat longgar Titanium

EN 1092-1 Flensa pelat longgar Tipe 32 Titanium harus selalu digunakan dengan flensa pelat longgar Tipe 02.

Seperti yang ditunjukkan flensa pelat longgar titanium tipe 32 berfungsi sebagai cincin pendukung untuk menahan kerah pelat titanium Tipe 32 Weld-on.

Pemipaan meluncur melalui flensa Tipe 02 ke ujung kerah pelat Tipe 32.Dua las sudut pada posisi yang diilustrasikan diperlukan untuk memastikan bahwa hanya kerah pelat yang dapat bersentuhan dengan fluida.Sebuah paking luka datar atau spiral harus diletakkan di antara kerah pelat Tipe 32 dan permukaan yang terangkat dari flensa Tipe 01 kawin.Permukaan akhir kerah pelat yang berdekatan dengan paking harus dilengkapi dengan proses pembubutan dengan 3,2 μm ≤ Ra ≤ 12,5 μm dan 12,5 μm ≤ Rz ≤ 50,0 μm.

Titanium flensa pelat longgar Tipe 32 EN 1092-1 adalah flensa pelat longgar dengan leher yang dilas dan radius r=3mm.Kerah las Titanium Tipe 32 dirancang untuk digunakan dengan pipa sesuai dengan EN 1092-1 dan cocok untuk pengelasan ke flensa pelat longgar EN 1092-1 Tipe 04 dan 05.Titanium loose flange tersedia dalam dua kelas tekanan, PN 16 dan PN 40, dan tersedia dalam ukuran mulai dari DN15 hingga DN1000.

Tipe flange (typ) seperti pada DIN EN 1092-1

EN 1092-1 type1 (Flensa pelat [slip-on] untuk pengelasan)
EN 1092-1 tipe2 (Flensa pelat longgar dengan kerah pelat yang dilas)
EN 1092-1 type4 (Flensa pelat longgar dengan kerah leher las)
EN 1092-1 type5 (Kosong[penutup mata)
EN 1092-1 type11 (Flensa leher las)
EN 1092-1 type12 (Flensa slip-on hub untuk pengelasan)
EN 1092-1 Tipe13 (Flensa berulir hub)
EN 1092-1 Tipe21 (Flensa integral)
EN 1092-1 Type32 (Kerah pelat yang dilas)
EN 1092-1 Type33 (Ujung pipa tersusun)
EN 1092-1 Tipe34 (Kerah leher las)
EN 1092-1 Type36 (Press kerah dengan leher panjang)
EN 1092-1 Tipe37 (Kerah yang ditekan)

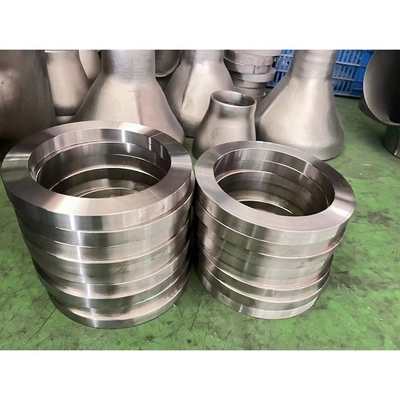

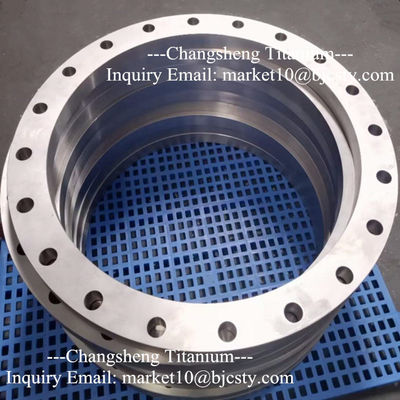

Detail gambar EN 1092-1 Tipe 32 flensa pelat lepas Titanium

Mengapa Menggunakan EN 1092-1 Tipe 32 Flange Titanium Pelat Longgar

EN 1092-1 Flensa pelat longgar Tipe 32 Titanium digunakan untuk menyediakan sambungan yang kuat dan aman antara dua tabung atau komponen yang perlu dilas bersama.

Kerah pelat titanium Tipe 32 Weld-on dirancang untuk menahan korosi dan suhu ekstrem, menjadikannya ideal untuk aplikasi pengelasan di berbagai industri, termasuk dirgantara, otomotif, dan medis.

Flensa pelat longgar titanium tipe 32 juga memberikan tampilan akhir yang bersih pada sambungan las, dan dapat dikerjakan dengan mesin atau dipoles untuk penampilan profesional.
