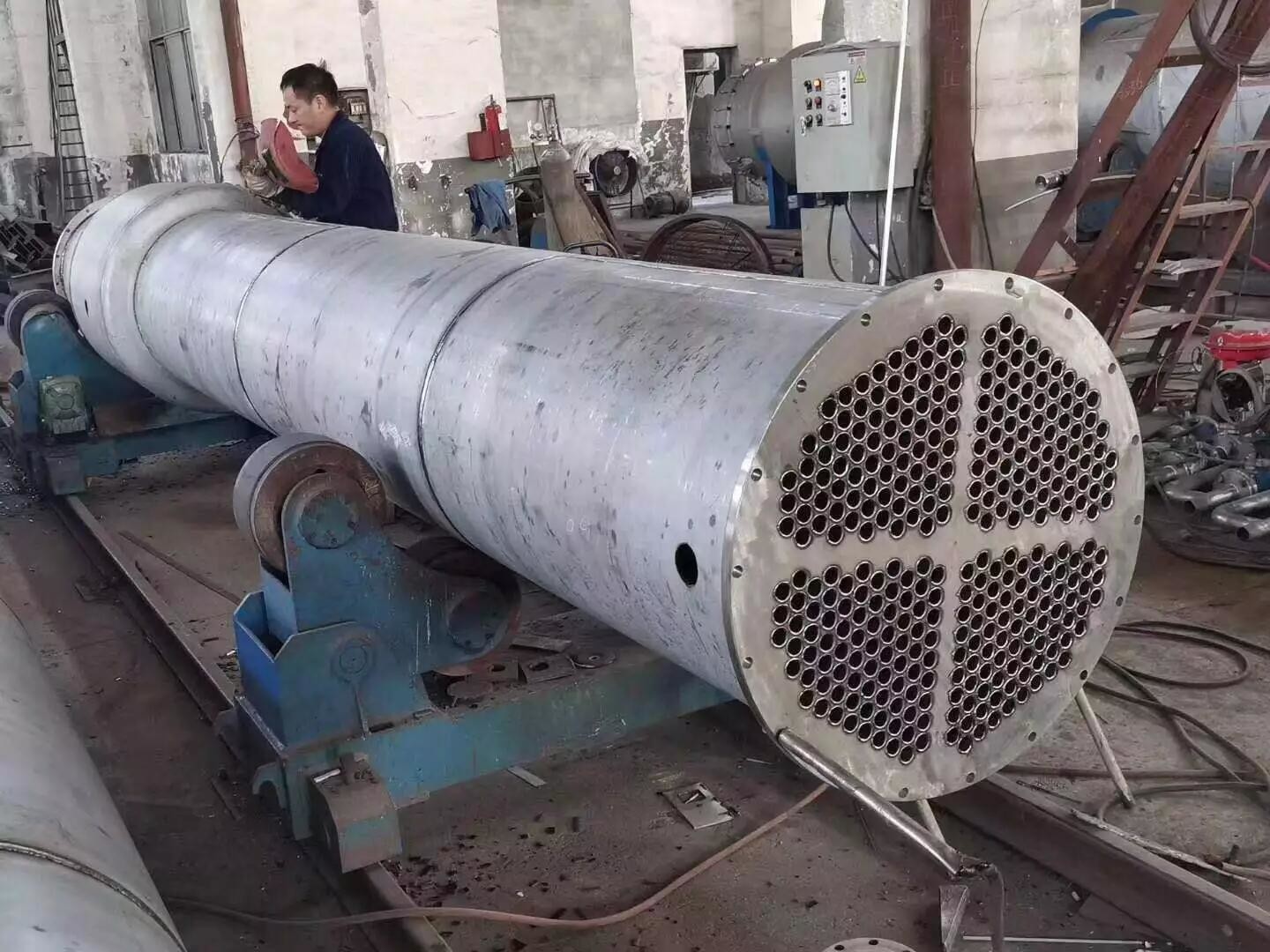

Coil Titanium Shell Dan Tube Heat Exchanger Untuk Desalinasi Air Laut

Penukar Panas Tubular Tabung Shell Titanium Penuh

Spesifikasi:

Faktor yang Perlu Dipertimbangkan Saat Merancang Penukar Panas Titanium:

Penukar panas shell and tube terdiri dari serangkaian tabung.Satu set tabung ini berisi cairan yang harus dipanaskan atau didinginkan.Cairan kedua mengalir di atas tabung yang sedang dipanaskan atau didinginkan sehingga dapat memberikan panas atau menyerap panas yang dibutuhkan.Seperangkat tabung disebut bundel tabung dan dapat terdiri dari beberapa jenis tabung: polos, bersirip memanjang, dll. Penukar panas cangkang dan tabung biasanya digunakan untuk aplikasi tekanan tinggi (dengan tekanan lebih besar dari 30 bar dan suhu lebih tinggi dari 260 °C).Ini karena penukar panas shell and tube kuat karena bentuknya.

Ada beberapa fitur desain termal yang harus diperhitungkan saat merancang tabung di penukar panas shell and tube.Ini termasuk:

1. Diameter tabung:Menggunakan diameter tabung kecil membuat penukar panas ekonomis dan kompak.Namun, penukar panas lebih mungkin untuk mengotori lebih cepat dan ukuran kecil membuat pembersihan mekanis dari pengotoran menjadi sulit.

Untuk mengatasi masalah pengotoran dan pembersihan, diameter tabung yang lebih besar dapat digunakan.Jadi untuk menentukan diameter tabung, ruang yang tersedia, biaya dan sifat pengotoran cairan harus dipertimbangkan.

2. Ketebalan tabung: Ketebalan dinding tabung biasanya ditentukan untuk memastikan:

• Ada cukup ruang untuk korosi
• Getaran yang diinduksi aliran itu memiliki hambatan
• Kekuatan aksial
• Ketersediaan suku cadang
• Kekuatan hoop (untuk menahan tekanan tabung internal)
• Kekuatan tekuk (untuk menahan tekanan berlebih di cangkang)

3. Panjang tabung:penukar panas biasanya lebih murah bila mereka memiliki diameter shell yang lebih kecil dan panjang tabung yang panjang.Jadi, biasanya ada tujuan untuk membuat penukar panas selama mungkin secara fisik sementara tidak melebihi kemampuan produksi.Namun, ada banyak keterbatasan untuk ini, termasuk ruang yang tersedia di lokasi yang akan digunakan dan kebutuhan untuk memastikan bahwa ada tabung yang tersedia dengan panjang dua kali panjang yang dibutuhkan (sehingga tabung dapat ditarik dan diganti).Juga, harus diingat bahwa tabung yang panjang dan tipis sulit untuk dilepas dan diganti.

4. Jarak tabung:ketika merancang tabung, praktis untuk memastikan bahwa jarak tabung (yaitu, jarak pusat-pusat tabung yang berdampingan) tidak kurang dari 1,25 kali diameter luar tabung.Pitch tabung yang lebih besar mengarah ke diameter shell keseluruhan yang lebih besar yang mengarah ke penukar panas yang lebih mahal.

5. Gelombang tabung:jenis tabung ini, terutama digunakan untuk ban dalam, meningkatkan turbulensi cairan dan efeknya sangat penting dalam perpindahan panas yang memberikan kinerja yang lebih baik.

6. Tata Letak Tabung:mengacu pada bagaimana tabung diposisikan di dalam cangkang.Ada empat jenis utama tata letak tabung, yaitu segitiga (30 °), segitiga diputar (60 °), persegi (90 °) dan persegi diputar (45 °).Pola segitiga digunakan untuk memberikan perpindahan panas yang lebih besar karena memaksa fluida mengalir dengan cara yang lebih turbulen di sekitar perpipaan.Pola persegi digunakan di mana fouling tinggi dialami dan pembersihan lebih teratur.

7. Desain Penyekat:baffle digunakan dalam penukar panas shell and tube untuk mengarahkan cairan melintasi bundel tabung.Mereka berjalan tegak lurus ke cangkang dan menahan bundel, mencegah tabung kendur dalam waktu yang lama.Mereka juga dapat mencegah tabung bergetar.Jenis baffle yang paling umum adalah baffle segmental.Baffle segmental setengah lingkaran berorientasi pada 180 derajat ke baffle yang berdekatan memaksa cairan mengalir ke atas dan ke bawah antara bundel tabung.Jarak baffle menjadi perhatian termodinamika yang besar saat merancang penukar panas shell and tube.Baffle harus diberi jarak dengan pertimbangan untuk konversi penurunan tekanan dan perpindahan panas.Untuk optimasi termo ekonomi disarankan agar baffle ditempatkan tidak lebih dekat dari 20% dari diameter dalam shell.Memiliki baffle yang ditempatkan terlalu dekat menyebabkan penurunan tekanan yang lebih besar karena pengalihan aliran.Akibatnya, jarak antar baffle terlalu berjauhan berarti mungkin ada titik-titik yang lebih dingin di sudut-sudut di antara baffle.Penting juga untuk memastikan baffle diberi jarak yang cukup dekat sehingga tabung tidak melorot.Jenis baffle utama lainnya adalah disc dan baffle donut yang terdiri dari dua baffle konsentris, baffle luar yang lebih lebar terlihat seperti donat, sedangkan baffle bagian dalam berbentuk seperti piringan.Jenis baffle ini memaksa fluida untuk melewati setiap sisi disk kemudian melalui baffle donat menghasilkan jenis aliran fluida yang berbeda.

Fitur:

• Dikembangkan dengan teknologi canggih.
• Hemat energi.
• Efisiensi tinggi.
• Anti karat.
• Umur panjang.
• Biaya rendah.

Aplikasi:

Industri Air Laut, Minyak, Makanan, Air Suling, Gas.
