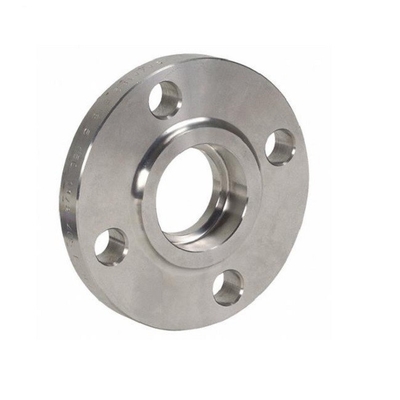

PN0.25 Gr4 Titanium Pipe Flange, ANSI B16.5 Titanium Slip Pada Flange Pipa
Tempat asal | CINA |
---|---|
Nama merek | CSTI |
Sertifikasi | ISO9001 |
Nomor model | Titanium Slip-On Flange |
Kuantitas min Order | 1 buah |
Harga | $30.00~$45.00/kg |
Kemasan rincian | Ekspor paket kotak kayu dengan ikatan logam untuk memastikan pengiriman aman dan saran Anda diterima |
Waktu pengiriman | 10 ~ 15 hari kerja |
Syarat-syarat pembayaran | T/T, L/C |
Menyediakan kemampuan | 2000 Potongan per Bulan |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xStandar | ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 | Ukuran | 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000) |
---|---|---|---|
Membentuk | Flensa Slip-On | Kelas Tekanan | PN0.25~32Mpa |
Nilai | Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 titanium | Aplikasi | Industri, Penukar Panas, medis, Knalpot otomatis, industri/medis |
Warna | Sliver, Titanium Warna Asli, Ti Natural, abu-abu | Teknik | Ditempa dan Mesin CNC |
Cahaya Tinggi | PN0.25 Titanium Pipa Flange,Gr4 Titanium Pipa Flange,ANSI B16.5 titanium slip pada pipa flange |

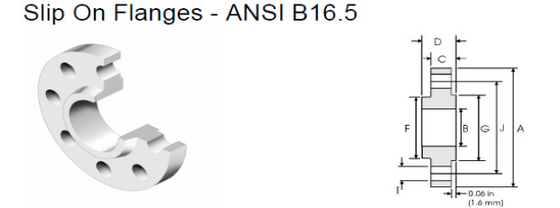

Deskripsi Titanium Slip On Pipe Flange
Flensa pipa slip-on titanium adalah jenis flensa yang digunakan untuk menghubungkan pipa atau tabung dengan diameter berbeda. Flensa slip-on dirancang untuk tergelincir di ujung pipa atau tabung dan kemudian dilas di tempat untuk menciptakan keamanan dan kebocoran. -sambungan bebas.
Flensa memiliki bentuk melingkar dan permukaan datar dengan lubang baut di sekelilingnya.Lubang baut digunakan untuk menghubungkan flensa ke flensa kawin atau peralatan dengan baut.Flensa slip-on biasanya digunakan dalam aplikasi yang memerlukan perakitan dan pembongkaran yang mudah, seperti di saluran pipa, pabrik kimia, dan kilang minyak.
Flensa pipa slip-on titanium biasanya digunakan di lingkungan bersuhu tinggi dan korosif di mana bahan lain mungkin gagal.Mereka juga digunakan dalam industri seperti kedirgantaraan, medis, dan kelautan karena rasio kekuatan-terhadap-beratnya yang tinggi dan ketahanan terhadap korosi.Flange pipa slip-on titanium tersedia dalam berbagai ukuran dan dapat disesuaikan untuk memenuhi persyaratan tertentu
Spesifikasi Titanium Slip On Pipe Flange
produk |
Flensa Slip-On |
Kelas Bahan |
Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 |
Sertifikasi |
ISO9001:2008 Alibaba.com Dinilai Pemasok |
Standar |
ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 |
ukuran |
1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000) |
Kelas Tekanan |
PN0.25~32Mpa |
(DIN) PN6 PN10 PN16 PN25 meskipun PN250 |
|
150#250#300#400#500#600#900#1500#2500# |
|
Teknik |
Ditempa dan Mesin CNC |
jenis |
Weldnecks Slip-Ons Threaded Blind Socketweld dan Lap-Joint |
Permukaan flensa |
Raised Face (RF), Flat Face (FF), Ring Type Joint (RTJ), dan lain-lain |
Persyaratan kimia
|
N |
C |
H |
Fe |
HAI |
Al |
V |
Pd |
Mo |
Ni |
Ti |
Gr1 |
0,03 |
0,08 |
0,015 |
0,20 |
0,18 |
/ |
/ |
/ |
/ |
/ |
bal |
Gr2 |
0,03 |
0,08 |
0,015 |
0,30 |
0,25 |
/ |
/ |
/ |
/ |
/ |
bal |
Gr5 |
0,05 |
0,08 |
0,015 |
0,40 |
0,20 |
5.5~6.75 |
3.5~4.5 |
/ |
/ |
/ |
bal |
Gr7 |
0,03 |
0,08 |
0,015 |
0,30 |
0,25 |
/ |
/ |
0,12~0,25 |
/ |
/ |
bal |
Gr9 |
0,03 |
0,08 |
0,015 |
0,25 |
0,15 |
2.5~3.5 |
2.0~3.0 |
/ |
/ |
/ |
bal |
Gr12 |
0,03 |
0,08 |
0,015 |
0,30 |
0,25 |
/ |
/ |
/ |
0,2~0,4 |
0,6~0,9 |
bal |
Persyaratan tarik
Nilai |
Kekuatan tarik (min) |
Kekuatan hasil (min) |
Pemanjangan(%) |
||
ksi |
M Pa |
ksi |
M Pa |
||
1 |
35 |
240 |
20 |
138 |
24 |
2 |
50 |
345 |
40 |
275 |
20 |
5 |
130 |
895 |
120 |
828 |
10 |
7 |
50 |
345 |
40 |
275 |
20 |
9 |
90 |
620 |
70 |
438 |
15 |
12 |
70 |
438 |
50 |
345 |
18 |
Secara umum, flensa ini diberi peringkat sekitar dua pertiga dari kekuatan flensa leher las panjang standar dan memiliki umur kelelahan sekitar sepertiga dari flensa leher las panjang yang sebanding.Mereka terhubung ke pipa menggunakan dua las filet, satu di bagian luar flensa dan satu lagi di bagian dalam flensa.Ini membuatnya sedikit lebih memakan waktu untuk dipasang pada pipa, serta mengurangi keserbagunaan flensa karena menggabungkannya dengan siku dan tee tidak memungkinkan.Semua fiting yang digunakan dengan flensa slip-on harus memiliki ujung yang lurus.
Bidang aplikasi Titanium Slip On Pipe Flange
1. Pemrosesan kimia: Flensa pipa slip-on titanium sering digunakan di pabrik pemrosesan kimia untuk jaringan pipa yang mengangkut bahan kimia yang sangat korosif.Ketahanan korosi yang sangat baik dari titanium menjadikannya bahan yang ideal untuk aplikasi semacam itu.
2. Minyak dan gas: Flensa pipa slip-on titanium digunakan dalam jaringan pipa minyak dan gas, terutama untuk aplikasi lepas pantai di mana ketahanan dan daya tahan korosi sangat penting.
3.Pembangkit listrik: Di pembangkit listrik, flensa slip-on pipa titanium digunakan dalam jaringan pipa yang mengangkut uap, kondensat, dan cairan lainnya.Kekuatan tinggi dan ketahanan korosi titanium menjadikannya bahan yang cocok untuk aplikasi semacam itu.
4.Aerospace: Flensa pipa slip-on titanium digunakan dalam industri kedirgantaraan untuk mesin roket, mesin pesawat terbang, dan komponen lain yang membutuhkan material yang ringan dan berkekuatan tinggi.
5. Medis: Flensa pipa selip titanium digunakan dalam implan medis dan prostetik karena biokompatibilitas, ketahanan korosi, dan sifat titanium yang ringan.
6. Laut: Di lingkungan laut, flensa pipa selip titanium digunakan untuk saluran pipa yang mengangkut air laut, bahan kimia, dan cairan lainnya.Ketahanan korosi titanium menjadikannya bahan yang ideal untuk aplikasi semacam itu.
Ini hanyalah beberapa industri dan aplikasi di mana flensa pipa slip-on titanium dapat digunakan.Kekuatan tinggi, ketahanan korosi, dan biokompatibilitas membuatnya cocok untuk berbagai aplikasi di berbagai industri.
Kasus aplikasi Titanium Slip On Pipe FlangeDalam industri pengolahan kimia
Dalam industri pengolahan kimia, bahan kimia yang sangat korosif sering diangkut melalui pipa.Untuk mencegah kebocoran dan memastikan pengoperasian yang aman, diperlukan flensa berkualitas tinggi.Dalam salah satu aplikasi tersebut, sebuah perusahaan kimia perlu mengganti flensa pada pipa yang mengangkut asam klorida.
Mereka memilih untuk menggunakan flensa pipa slip-on titanium karena ketahanan korosi titanium yang sangat baik.Flensa terbuat dari titanium Grade 2 dan dirancang untuk memenuhi spesifikasi ANSI B16.5.Mereka juga disesuaikan dengan permukaan yang terangkat dan permukaan yang halus untuk memastikan sambungan bebas bocor.
Flensa pipa slip-on titanium dipasang pada pipa, dan asam klorida berhasil diangkut tanpa kebocoran atau masalah.Perusahaan kimia senang dengan kinerja flensa dan memutuskan untuk menggunakannya pada saluran pipa lain di seluruh fasilitas mereka.
Kasus aplikasi ini menyoroti pentingnya menggunakan flensa berkualitas tinggi di lingkungan korosif, dan keuntungan menggunakan flensa pipa slip-on titanium dalam aplikasi semacam itu.
